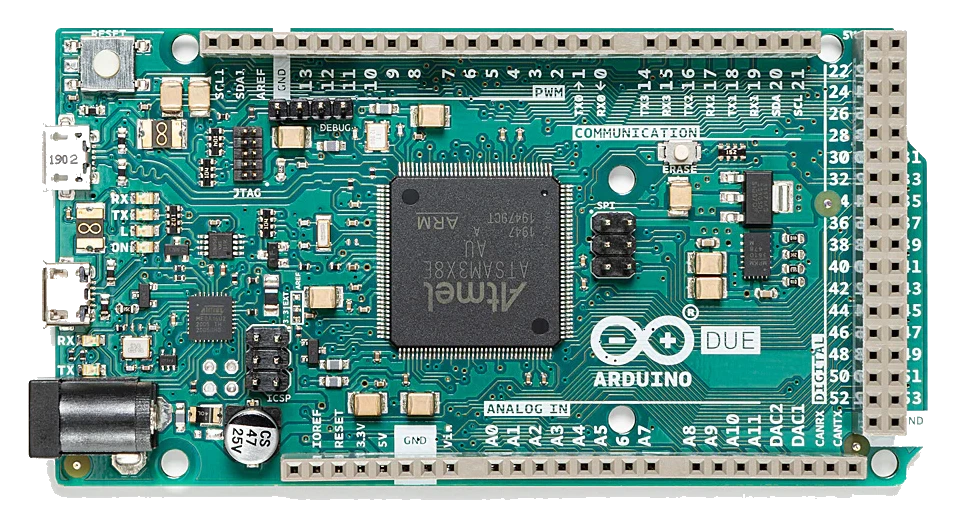

AT91SAM3X8E(Microchip)，96KB，512KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | AT91SAM3X8E(Microchip) |
|---|---|
| CPU | 1x Cortex-M3@84MHz |
| 内存 | 96KB |
|---|---|
| Flash | 512KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| CAN | CAN |
| I2C/SPI/I2S | I2C、SPI |
| 调试 | JTAG |
SoC
AT91SAM3X8E(Microchip)，96KB，512KB Flash
详情栏目
AT91SAM3X8E(Microchip)，96KB，512KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | AT91SAM3X8E(Microchip) |
| CPU | 1x Cortex-M3 |
| 架构 | MCU |
| 内存 | 96KB |
| 存储 | 512KB Flash |
| 系统 | Arduino IDE |
| 接口 | 54x digital I/O; 12x PWM; 12x analog input; 2x DAC; 4x UART; 2x CAN; 2x TWI/I2C; SPI; USB OTG; JTAG; power jack |
| 尺寸 | 101.52 x 53.3 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | AT91SAM3X8E(Microchip) |
| CPU | 1x Cortex-M3@84MHz |
| 内存 | 96KB |
| Flash | 512KB Flash |
| USB | USB |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | I2C、SPI |
| 调试 | JTAG |
| 模拟/控制 | digital I/O、PWM、analog input、DAC |
| 其他接口 | power jack |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 101.52 x 53.3 mm |
详情栏目
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATSAMD21(Microchip) |
|---|---|
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
|---|---|
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蜂窝网络 | SIM |
| 扩展 | SIM |
| 其他网络 | GSM、3G、GPRS via u-blox SARA-U201 |
| USB | USB |
|---|---|
| 扩展连接器 | shield connectors |
SoC
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0 |
| 架构 | x86 |
| 内存 | 32KB |
| 存储 | 256KB Flash |
| 网络 | Wi-Fi 4 |
| 系统 | Arduino IDE |
| 接口 | 8x digital I/O; 13x PWM; 7x analog input; 1x DAC; UART; SPI; I2C; USB; Li-Po connector; MKR shield connectors; Micro SIM; antenna connector |
| 尺寸 | 67.64 x 25 mm |
| 生命周期 | Arduino 官方文档标记 End of Life |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蜂窝网络 | SIM |
| 扩展 | SIM |
| 其他网络 | GSM、3G、GPRS via u-blox SARA-U201 |
| USB | USB |
| 扩展连接器 | shield connectors |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 模拟/控制 | digital I/O、PWM、analog input、DAC |
| 供电/电池 | Li-Po connector |
| RTOS/工具链 | Arduino IDE、Arduino Cloud |
| 其他系统 | MKRGSM library |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 67.64 x 25 mm |
| 生命周期 | Arduino 官方文档标记 End of Life |
详情栏目
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATSAMD21(Microchip) |
|---|---|
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
|---|---|
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蜂窝网络 | LTE Cat M1、SIM |
| 扩展 | SIM |
| 其他网络 | NB-IoT、EGPRS via u-blox SARA-R410M-02B |
| USB | USB |
|---|---|
| 扩展连接器 | shield connectors |
SoC
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0 |
| 架构 | x86 |
| 内存 | 32KB |
| 存储 | 256KB Flash |
| 网络 | LTE Cat NB1 / LTE Cat M1 / GNSS / Wi-Fi 4 |
| 系统 | Arduino IDE |
| 接口 | 8x digital I/O; 13x PWM; 7x analog input; 1x DAC; UART; SPI; I2C; USB; Li-Po connector; MKR shield connectors; Micro SIM; antenna connector |
| 尺寸 | 67.64 x 25 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蜂窝网络 | LTE Cat M1、SIM |
| 扩展 | SIM |
| 其他网络 | NB-IoT、EGPRS via u-blox SARA-R410M-02B |
| USB | USB |
| 扩展连接器 | shield connectors |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 模拟/控制 | digital I/O、PWM、analog input、DAC |
| 供电/电池 | Li-Po connector |
| RTOS/工具链 | Arduino IDE、Arduino Cloud |
| 其他系统 | MKRNB library |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 67.64 x 25 mm |
详情栏目
详情栏目
ATmega2560(Microchip)，8KB，256KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega2560(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 8KB |
|---|---|
| Flash | 256KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
SoC
ATmega2560(Microchip)，8KB，256KB Flash
详情栏目
ATmega2560(Microchip)，8KB，256KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega2560(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 8KB |
| 存储 | 256KB Flash |
| 系统 | Arduino IDE |
| 接口 | 54x digital I/O; 15x PWM; 16x analog input; 4x UART; I2C/TWI; SPI; USB-B; ICSP; power jack |
| 尺寸 | 101.52 x 53.3 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega2560(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 8KB |
| Flash | 256KB Flash |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、PWM、analog input |
| 其他接口 | ICSP、power jack |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 101.52 x 53.3 mm |
详情栏目
详情栏目

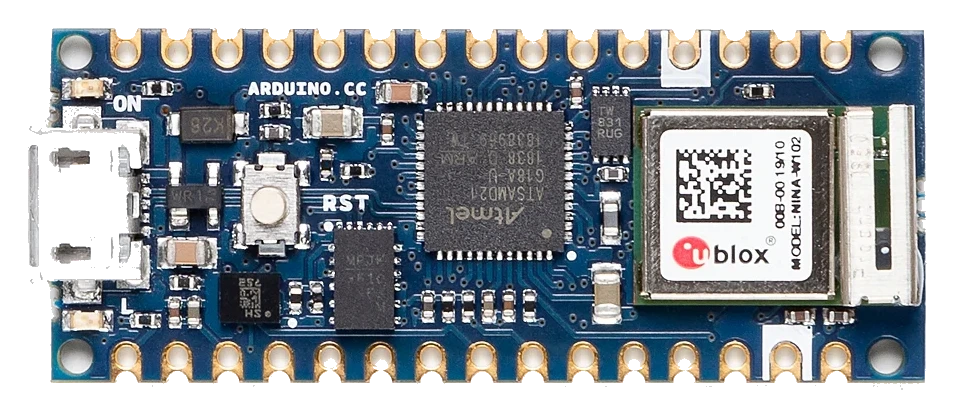

ATSAMD21(Microchip)，32KB，256KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATSAMD21(Microchip) |
|---|---|
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
|---|---|
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | Bluetooth、BLE |
| USB | USB |
|---|
SoC
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0 |
| 架构 | x86 |
| 内存 | 32KB |
| 存储 | 256KB Flash |
| 网络 | Wi-Fi 4 |
| 系统 | Arduino IDE |
| 接口 | 14x digital I/O; 8x analog input; PWM; UART; I2C; SPI; USB Micro-B; Wi-Fi; Bluetooth BLE; 6-axis IMU; ATECC608A crypto chip |
| 尺寸 | 45 x 18 mm |
| 价格 | 100.00 CNY |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
| Flash | 256KB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | Bluetooth、BLE |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、analog input、PWM |
| 传感/运动控制 | IMU |
| 其他接口 | ATECC608A crypto chip |
| RTOS/工具链 | Arduino IDE、Arduino IoT Cloud、MicroPython |
| 其他系统 | Zephyr |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 45 x 18 mm |
详情栏目
详情栏目

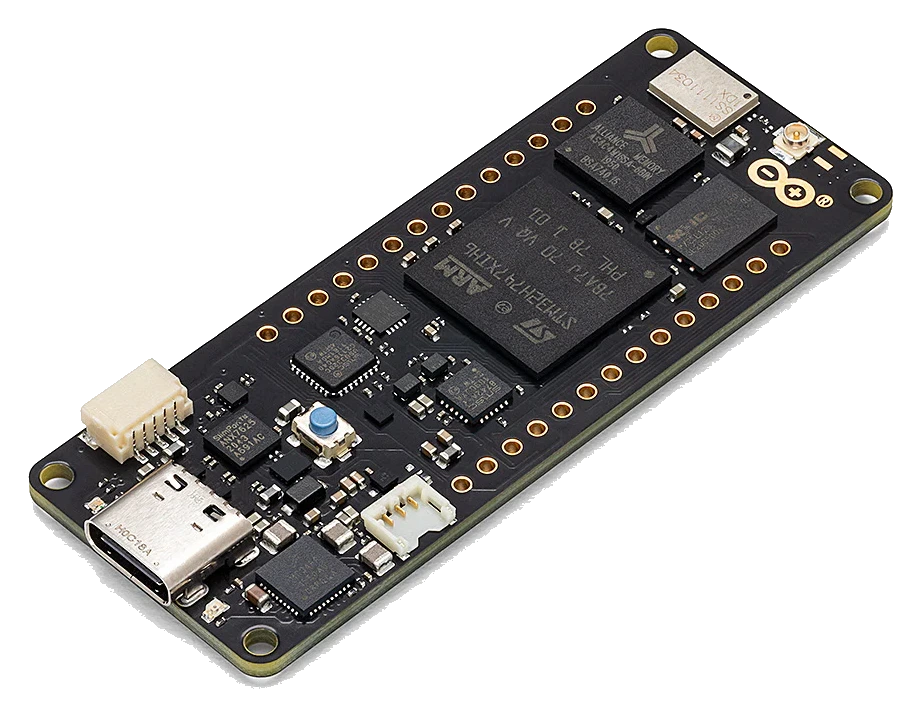

STM32H747XI，1MB RAM，2MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H747XI |
|---|---|
| CPU | 1x Cortex-M7@480MHz + 1x Cortex-M4@240MHz |
| GPU | Chrom-Art Accelerator |
| 内存 | 8MB SDRAM、1MB SRAM |
|---|---|
| Flash | 16MB NOR Flash、2MB internal Flash |
| 网口 | Ethernet |
|---|---|
| Wi-Fi | Wi-Fi 4、Wi-Fi 5 |
| 蓝牙 | Bluetooth 5.1 |
| USB | USB |
|---|
SoC
STM32H747XI，1MB RAM，2MB Flash
详情栏目
STM32H747XI，1MB RAM，2MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H747XI |
| CPU | 1x Cortex-M7 / Cortex-M4 |
| GPU | Chrom-Art Accelerator |
| 架构 | MCU |
| 内存 | 1MB RAM |
| 存储 | 2MB Flash |
| 网络 | Wi-Fi 5 |
| 系统 | Arduino IDE |
| 接口 | USB-C; 80-pin high-density connector; UART; SPI; I2C; I2S; CAN; Ethernet via carrier; MIPI DSI; camera interface; ADC/DAC; PWM |
| 价格 | 200.00 CNY |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H747XI |
| CPU | 1x Cortex-M7@480MHz + 1x Cortex-M4@240MHz |
| GPU | Chrom-Art Accelerator |
| 内存 | 8MB SDRAM、1MB SRAM |
| Flash | 16MB NOR Flash、2MB internal Flash |
| 网口 | Ethernet |
| Wi-Fi | Wi-Fi 4、Wi-Fi 5 |
| 蓝牙 | Bluetooth 5.1 |
| USB | USB |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC、PWM |
| 其他接口 | 80-pin high-density connector |
| 显示 | DSI |
| 摄像头 | camera |
| RTOS/工具链 | Arduino IDE、MicroPython |
| 其他系统 | Mbed OS |
| 官方文档 | https://docs.arduino.cc |
详情栏目
详情栏目
ATmega32U4(Microchip)，2.5KB，32KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega32U4(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2.5KB |
|---|---|
| Flash | 32KB Flash |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | SPI、I2C |
SoC
ATmega32U4(Microchip)，2.5KB，32KB Flash
详情栏目
ATmega32U4(Microchip)，2.5KB，32KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega32U4(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 2.5KB |
| 存储 | 32KB Flash |
| 系统 | Arduino IDE |
| 接口 | 18x GPIO; 5x PWM; 9x analog input; UART; SPI; I2C; USB; ICSP |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega32U4(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2.5KB |
| Flash | 32KB Flash |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 模拟/控制 | PWM、analog input |
| 其他接口 | ICSP |
| RTOS/工具链 | Arduino IDE |
| 其他系统 | AVR toolchain |
| 官方文档 | https://docs.arduino.cc |
详情栏目
详情栏目

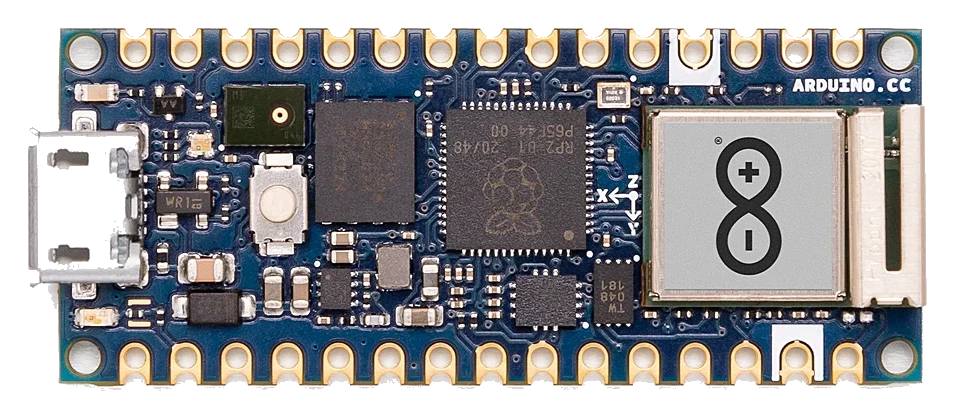

RP2040，264KB SRAM，2MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RP2040 |
|---|---|
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
|---|---|
| Flash | 16MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2、Bluetooth 4.2 BLE |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
RP2040，264KB SRAM，2MB Flash
详情栏目
RP2040，264KB SRAM，2MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 1x Cortex-M0 |
| 架构 | MCU |
| 内存 | 264KB SRAM |
| 存储 | 2MB Flash |
| 网络 | Wi-Fi 4 / 蓝牙 4.2 / BLE 4.2 |
| 系统 | Arduino IDE / MicroPython / CircuitPython |
| 接口 | 22x GPIO; 8x analog input; PWM; UART; I2C; SPI; USB; Wi-Fi; Bluetooth BLE; 6-axis IMU; microphone; crypto chip |
| 尺寸 | 45 x 18 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
| Flash | 16MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2、Bluetooth 4.2 BLE |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 音频 | microphone |
| 模拟/控制 | analog input、PWM |
| 传感/运动控制 | IMU |
| 其他接口 | crypto chip |
| RTOS/工具链 | Arduino IDE、MicroPython |
| 其他系统 | CircuitPython |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 45 x 18 mm |
详情栏目
详情栏目

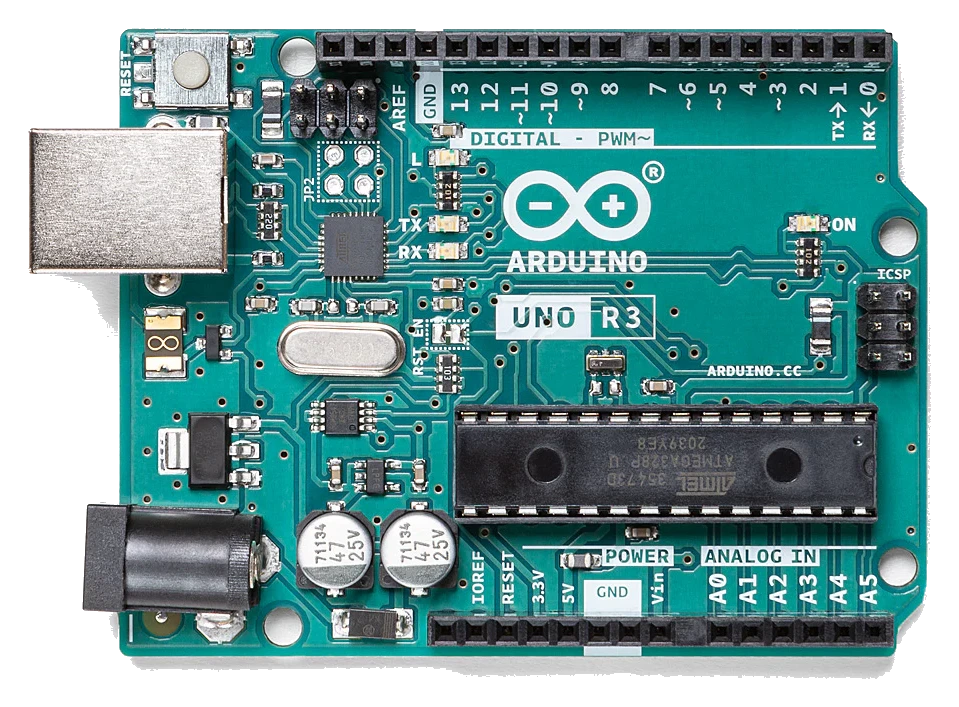

ATmega328P(Microchip)，2KB，32KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega328P(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
|---|---|
| Flash | 32KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
SoC
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 2KB |
| 存储 | 32KB Flash |
| 系统 | Arduino IDE |
| 接口 | 14x digital I/O; 6x PWM; 6x analog input; UART; I2C/TWI; SPI; USB-B; ICSP; power jack |
| 尺寸 | 68.6 x 53.4 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
| Flash | 32KB Flash |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、PWM、analog input |
| 其他接口 | ICSP、power jack |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.arduino.cc |
| 尺寸 | 68.6 x 53.4 mm |
详情栏目
详情栏目
ESP32-S3(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-S3(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
|---|---|
| Flash | 8MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 5.0、ble |
| USB | USB Type-C |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-S3(乐鑫)
详情栏目
ESP32-S3(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S3(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 4 / 蓝牙 5.0 |
| USB | UART |
| 接口 | UART |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM / 384KB ROM |
| 存储 | 8MB Flash / 2MB PSRAM |
| 系统 | Arduino / MicroPython / CircuitPython / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S3(乐鑫) |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
| Flash | 8MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 5.0、ble |
| USB | USB Type-C |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、touch |
| 其他接口 | ESP32-S3-DevKitC-1 compatible IO |
| RTOS/工具链 | Arduino、MicroPython、ESP-IDF |
| 其他系统 | CircuitPython |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
RP2040，2MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RP2040 |
|---|---|
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
|---|---|
| Flash | 2MB Flash |
| USB | USB Type-C |
|---|---|
| GPIO/排针 | GPIO |
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI、I2S |
SoC
RP2040，2MB Flash
详情栏目
RP2040，2MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| 架构 | MCU |
| 存储 | 2MB Flash |
| USB | UART / I2S |
| 接口 | UART / I2S |
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
| 系统 | MicroPython / Arduino / Raspberry Pi Pico SDK |
| 尺寸 | 11.4 x 55.8 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
| Flash | 2MB Flash |
| USB | USB Type-C |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC |
| 其他接口 | SDIO、SH 1.0 4-pin socket |
| RTOS/工具链 | MicroPython、Arduino |
| 其他系统 | Raspberry Pi Pico SDK |
| 官方文档 | https://www.raspberrypi.com/documentation |
| 尺寸 | 11.4 x 55.8 mm |
详情栏目
详情栏目
ESP32-S3(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-S3(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
|---|---|
| Flash | 8MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 5 |
|---|---|
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-S3(乐鑫)
详情栏目
ESP32-S3(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S3(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 5 / 蓝牙 5.0 |
| USB | USB 2.0 |
| 接口 | UART / USB 2.0 |
| 摄像头/屏幕 | DVP |
| 显示 | RGB |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM / 384KB ROM |
| 存储 | 8MB Flash / 2MB PSRAM |
| 系统 | Arduino / MicroPython / CircuitPython / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S3(乐鑫) |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
| Flash | 8MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 5 |
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、touch |
| 其他接口 | LCD |
| 显示 | RGB |
| 摄像头 | DVP、camera |
| RTOS/工具链 | Arduino、MicroPython、ESP-IDF |
| 其他系统 | CircuitPython |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-WROOM-32(乐鑫) |
|---|---|
| CPU | Xtensa LX6 single/2x@240MHz |
| 内存 | 520KB SRAM、448KB ROM |
|---|---|
| Flash | 4MB onboard Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2 |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-WROOM-32(乐鑫)
详情栏目
ESP32-WROOM-32(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 4 / 蓝牙 4.2 |
| CPU | Xtensa LX6 single/2x@240MHz |
| 内存 | 520KB SRAM / 448KB ROM |
| 存储 | 4MB onboard Flash |
| 接口 | Arduino UNO R3 form factor; GPIO; ADC; DAC; 4x SPI; 2x I2S; 2x I2C; 3x UART; SD/eMMC/SDIO; Micro-USB; DC jack |
| 系统 | Arduino / MicroPython / PlatformIO / Webduino |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | Xtensa LX6 single/2x@240MHz |
| 内存 | 520KB SRAM、448KB ROM |
| Flash | 4MB onboard Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2S、I2C |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC |
| 其他接口 | Arduino UNO R3 form factor、DC jack |
| RTOS/工具链 | Arduino、MicroPython |
| 其他系统 | PlatformIO、Webduino |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
ESP32-S2(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-S2(乐鑫) |
|---|---|
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM、128KB ROM |
|---|---|
| Flash | 4MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | ble |
| USB | USB Type-C |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-S2(乐鑫)
详情栏目
ESP32-S2(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S2(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 5 |
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM / 128KB ROM |
| 存储 | 4MB Flash / 2MB PSRAM |
| 接口 | 19-pin micro:bit-compatible edge connector; GPIO; ADC; touch; PWM; SPI; I2C; I2S; TWAI; USB Type-C; 5x5 RGB LED matrix |
| 系统 | Webduino / Arduino / MicroPython / CircuitPython |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S2(乐鑫) |
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM、128KB ROM |
| Flash | 4MB Flash |
| 其他存储 | 2MB PSRAM |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | ble |
| USB | USB Type-C |
| GPIO/排针 | GPIO |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、touch、PWM |
| 其他接口 | 19-pin micro:bit-compatible edge connector、TWAI |
| 显示 | RGB |
| RTOS/工具链 | Arduino、MicroPython |
| 其他系统 | Webduino、CircuitPython |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega328P(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
|---|---|
| Flash | 32KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
SoC
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 2KB |
| 存储 | 32KB Flash |
| 系统 | Arduino IDE |
| 接口 | 14x digital I/O; 6x PWM; 6x analog input; UART; I2C/TWI; SPI; USB; ICSP |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
| Flash | 32KB Flash |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、PWM、analog input |
| 其他接口 | ICSP |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega328P(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
|---|---|
| Flash | 32KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
SoC
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 2KB |
| 存储 | 32KB Flash |
| 系统 | Arduino IDE |
| 接口 | 14x digital I/O; 6x PWM; 6x analog input; UART; I2C/TWI; SPI; USB; ICSP |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
| Flash | 32KB Flash |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、PWM、analog input |
| 其他接口 | ICSP |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.banana-pi.org |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)，520KB SRAM，8MB PSRAM，16MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-WROOM-32(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM、8MB PSRAM |
|---|---|
| Flash | 16MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-WROOM-32(乐鑫)，520KB SRAM，8MB PSRAM，16MB Flash
详情栏目
ESP32-WROOM-32(乐鑫)，520KB SRAM，8MB PSRAM，16MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | Tensilica Xtensa LX6 |
| 架构 | MCU |
| 内存 | 520KB SRAM / 8MB PSRAM |
| 存储 | 16MB Flash |
| 网络 | Wi-Fi 4 / BLE 4.2 / 蓝牙 4.2 |
| 系统 | Arduino IDE / MicroPython |
| 接口 | GPIO; ADC; DAC; touch; SPI; I2C; I2S; UART; USB; battery/power management; expansion headers |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM、8MB PSRAM |
| Flash | 16MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC、touch |
| 其他接口 | battery/power management、expansion headers |
| RTOS/工具链 | Arduino、MicroPython、ESP-IDF |
| 官方文档 | https://github.com/Xinyuan-LilyGO |
详情栏目
详情栏目
BL618(博流智能)，8MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | BL618(博流智能) |
|---|---|
| CPU | 1x 32-bit RISC-V@320MHz |
| 内存 | 片上 SRAM(BL618、容量视具体封装/版本) |
|---|---|
| Flash | 8MB Flash |
| Wi-Fi | Wi-Fi 6 |
|---|---|
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
|---|
SoC
BL618(博流智能)，8MB Flash
详情栏目
BL618(博流智能)，8MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | BL618(博流智能) |
| 架构 | RISC-V |
| 存储 | 8MB Flash |
| 网络 | Wi-Fi 6 / 蓝牙 5.0 |
| USB | USB 2.0 |
| 接口 | USB 2.0 |
| 摄像头/屏幕 | DVP |
| CPU | 1x 32-bit RISC-V@320MHz |
| 内存 | 片上 SRAM(BL618，容量视具体封装/版本) |
| 系统 | Bouffalo SDK / FreeRTOS / RT-Thread / MaixPy(视固件) |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | BL618(博流智能) |
| CPU | 1x 32-bit RISC-V@320MHz |
| 内存 | 片上 SRAM(BL618、容量视具体封装/版本) |
| Flash | 8MB Flash |
| Wi-Fi | Wi-Fi 6 |
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
| 摄像头 | DVP |
| RTOS/工具链 | FreeRTOS、RT-Thread |
| 其他系统 | Bouffalo SDK、MaixPy(视固件) |
| 官方文档 | https://wiki.sipeed.com |
详情栏目
详情栏目
BL702(博流智能)，512KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | BL702(博流智能) |
|---|---|
| CPU | 1x 32-bit RISC-V@144MHz |
| 内存 | 片上 SRAM(BL702、容量视具体封装/版本) |
|---|---|
| Flash | 512KB Flash |
| 蓝牙 | Bluetooth LE(BL702 系列能力 |
|---|---|
| 其他网络 | 视板卡天线/固件) |
| USB | USB 2.0 |
|---|
SoC
BL702(博流智能)，512KB Flash
详情栏目
BL702(博流智能)，512KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | BL702(博流智能) |
| 架构 | RISC-V |
| 存储 | 512KB Flash |
| USB | USB 2.0 |
| 接口 | USB 2.0 / UART |
| CPU | 1x 32-bit RISC-V@144MHz |
| 内存 | 片上 SRAM(BL702，容量视具体封装/版本) |
| 网络 | Bluetooth LE(BL702 系列能力，视板卡天线/固件) |
| 系统 | Bouffalo SDK / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | BL702(博流智能) |
| CPU | 1x 32-bit RISC-V@144MHz |
| 内存 | 片上 SRAM(BL702、容量视具体封装/版本) |
| Flash | 512KB Flash |
| 蓝牙 | Bluetooth LE(BL702 系列能力 |
| 其他网络 | 视板卡天线/固件) |
| USB | USB 2.0 |
| 串口 | UART |
| RTOS/工具链 | FreeRTOS、RT-Thread |
| 其他系统 | Bouffalo SDK |
| 官方文档 | https://wiki.sipeed.com |
详情栏目
详情栏目
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-PICO-D4(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM |
|---|---|
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB Type-C |
|---|---|
| GPIO/排针 | GPIO |
| 扩展连接器 | Grove |
SoC
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
详情栏目
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-PICO-D4(乐鑫) |
| CPU | Tensilica Xtensa LX6 |
| 架构 | x86 |
| 内存 | 520KB SRAM |
| 存储 | 4MB Flash |
| 网络 | Wi-Fi 4 / BLE 4.2 / 蓝牙 4.2 |
| 系统 | Arduino IDE / MicroPython |
| 接口 | Grove; USB Type-C; GPIO; UART; I2C; SPI; PWM; ADC; button; RGB LED; IR |
| 尺寸 | 24 x 24 x 10 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-PICO-D4(乐鑫) |
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM |
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB Type-C |
| GPIO/排针 | GPIO |
| 扩展连接器 | Grove |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | PWM、ADC |
| 其他接口 | button、IR |
| 显示 | RGB |
| RTOS/工具链 | Arduino、MicroPython、ESP-IDF |
| 其他系统 | UIFlow |
| 官方文档 | https://docs.m5stack.com |
| 尺寸 | 24 x 24 x 10 mm |
详情栏目
详情栏目
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-PICO-D4(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM |
|---|---|
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB Type-C |
|---|---|
| GPIO/排针 | GPIO |
| 扩展连接器 | Grove |
SoC
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
详情栏目
ESP32-PICO-D4(乐鑫)，520KB SRAM，4MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-PICO-D4(乐鑫) |
| CPU | Tensilica Xtensa LX6 |
| 架构 | MCU |
| 内存 | 520KB SRAM |
| 存储 | 4MB Flash |
| 网络 | Wi-Fi 4 / 蓝牙 4.2 / BLE 4.2 |
| 系统 | Arduino IDE |
| 接口 | Grove; USB Type-C; GPIO; UART; I2C; SPI; PWM; ADC; LCD; IMU; IR; button |
| 尺寸 | 48.2 x 25.5 x 13.7 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-PICO-D4(乐鑫) |
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 520KB SRAM |
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB Type-C |
| GPIO/排针 | GPIO |
| 扩展连接器 | Grove |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | PWM、ADC |
| 传感/运动控制 | IMU |
| 其他接口 | LCD、IR、button |
| RTOS/工具链 | Arduino、MicroPython、ESP-IDF |
| 其他系统 | UIFlow |
| 官方文档 | https://docs.m5stack.com |
| 尺寸 | 48.2 x 25.5 x 13.7 mm |
详情栏目
详情栏目
STM32MP157，1GB DDR3，8GB eMMC
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32MP157 |
|---|---|
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
| 内存 | 1GB DDR3 |
|---|---|
| eMMC | 8GB eMMC |
| 网口 | 1GbE |
|---|---|
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.0 |
| 扩展 | Mini PCIe |
| PCIe | PCIe |
|---|
SoC
STM32MP157，1GB DDR3，8GB eMMC
详情栏目
STM32MP157，1GB DDR3，8GB eMMC
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP157 |
| 架构 | MCU |
| 内存 | 1GB DDR3 |
| 存储 | 8GB eMMC |
| 网络 | Wi-Fi 4 / 蓝牙 4.0 |
| USB | USB 2.0 |
| 接口 | CAN / RS232 / RS485 / USB 2.0 / UART / Mini PCIe / JTAG |
| 摄像头/屏幕 | MIPI-CSI |
| 显示 | HDMI2.0 |
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP157 |
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
| 内存 | 1GB DDR3 |
| eMMC | 8GB eMMC |
| 网口 | 1GbE |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.0 |
| 扩展 | Mini PCIe |
| PCIe | PCIe |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS232、RS485 |
| CAN | CAN |
| 调试 | JTAG |
| 显示 | HDMI2.0 |
| 摄像头 | MIPI-CSI |
| 系统 | OpenSTLinux |
| RTOS/工具链 | Bare-metal Cortex-M4、RT-Thread |
| 其他系统 | Qt |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32MP157，1GB DDR3，8GB eMMC
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32MP157 |
|---|---|
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
| 内存 | 1GB DDR3 |
|---|---|
| eMMC | 8GB eMMC |
| 网口 | 1GbE |
|---|---|
| Wi-Fi | 视扩展模块支持 Wi-Fi |
| 蓝牙 | Bluetooth |
| 其他网络 | LoRa、GPS 等 |
| USB | USB 2.0 |
|---|
SoC
STM32MP157，1GB DDR3，8GB eMMC
详情栏目
STM32MP157，1GB DDR3，8GB eMMC
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP157 |
| 架构 | MCU |
| 内存 | 1GB DDR3 |
| 存储 | 8GB eMMC |
| 网络 | 千兆网口 |
| USB | USB 2.0 |
| 接口 | CAN / RS485 / UART / USB 2.0 / JTAG |
| 摄像头/屏幕 | MIPI-CSI |
| 显示 | RGB |
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP157 |
| CPU | 2x Cortex-A7@800MHz |
| MCU核 | Cortex-M4@209MHz |
| GPU | Vivante 3D GPU(STM32MP157 集成) |
| 内存 | 1GB DDR3 |
| eMMC | 8GB eMMC |
| 网口 | 1GbE |
| Wi-Fi | 视扩展模块支持 Wi-Fi |
| 蓝牙 | Bluetooth |
| 其他网络 | LoRa、GPS 等 |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS485 |
| CAN | CAN |
| 调试 | JTAG |
| 显示 | RGB |
| 摄像头 | MIPI-CSI |
| 系统 | OpenSTLinux |
| RTOS/工具链 | Bare-metal Cortex-M4、RT-Thread |
| 其他系统 | Qt |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32MP151，1GB DDR3
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32MP151 |
|---|---|
| CPU | 1x Cortex-A7@800MHz |
| MCU核 | 1x Cortex-M4@209MHz |
| 内存 | 256MB、512MB DDR3L(MYC-YA15XC-T 模组版本) |
|---|---|
| eMMC | 4GB eMMC |
| Flash | 256MB NAND Flash |
| microSD/TF | microSD |
| 其他存储 | 32KB EEPROM |
| 网口 | 1GbE |
|---|
| FMC | FMC |
|---|
SoC
STM32MP151，1GB DDR3
详情栏目
STM32MP151，1GB DDR3
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP151 |
| CPU | 1x Cortex-A7 / Cortex-M4 |
| 架构 | MCU |
| 内存 | 1GB DDR3 |
| 网络 | 千兆网口 |
| 系统 | Linux |
| USB | USB 2.0 |
| 接口 | FMC / UART / USB 2.0 |
| MCU核 | 1x Cortex-M4@209MHz |
| 存储 | 256MB NAND Flash / 4GB eMMC / 32KB EEPROM / microSD |
| 网口 | 千兆网口 |
| 尺寸 | 137.3 x 105 mm(底板)/ 39 x 37 mm(CPU 模组) |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32MP151 |
| CPU | 1x Cortex-A7@800MHz |
| MCU核 | 1x Cortex-M4@209MHz |
| 内存 | 256MB、512MB DDR3L(MYC-YA15XC-T 模组版本) |
| eMMC | 4GB eMMC |
| Flash | 256MB NAND Flash |
| microSD/TF | microSD |
| 其他存储 | 32KB EEPROM |
| 网口 | 1GbE |
| FMC | FMC |
| USB | USB Type-C、USB 2.0 |
| GPIO/排针 | GPIO |
| 串口 | UART |
| RS232/RS485 | RS232、RS485 |
| CAN | CAN |
| 其他接口 | LCD、debug serial |
| 摄像头 | camera |
| 系统 | Linux |
| 官方文档 | https://wiki.myir-tech.com |
| 尺寸 | 137.3 x 105 mm(底板)/ 39 x 37 mm(CPU 模组) |
详情栏目
详情栏目
STM32F405(ST)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F405(ST) |
|---|---|
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F405 系列、视具体料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F405 料号) |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
| 串口 | UART |
|---|---|
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C |
| 调试 | JTAG、SWD |
SoC
STM32F405(ST)
详情栏目
STM32F405(ST)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F405(ST) |
| 架构 | MCU |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F405 系列，视具体料号) |
| 存储 | 片上 Flash(容量视具体 STM32F405 料号) |
| 接口 | GPIO; ADC; DAC; UART; SPI; I2C; CAN; USB OTG; SDIO; FSMC; JTAG/SWD |
| 系统 | MicroPython / STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F405(ST) |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F405 系列、视具体料号) |
| Flash | 片上 Flash(容量视具体 STM32F405 料号) |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C |
| 调试 | JTAG、SWD |
| 模拟/控制 | ADC、DAC |
| 其他接口 | SDIO、FSMC |
| RTOS/工具链 | MicroPython、STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目

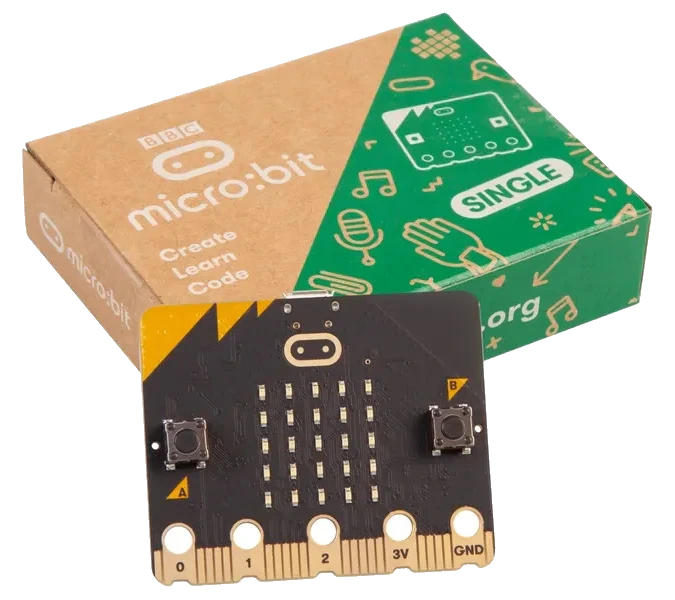

nRF52833(Nordic)，128KB SRAM，512KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | nRF52833(Nordic) |
|---|---|
| CPU | 1x Cortex-M4@64MHz |
| 内存 | 128KB SRAM |
|---|---|
| Flash | 512KB Flash |
| 蓝牙 | 蓝牙 5.0、BLE 5.0 |
|---|
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
nRF52833(Nordic)，128KB SRAM，512KB Flash
详情栏目
nRF52833(Nordic)，128KB SRAM，512KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | nRF52833(Nordic) |
| CPU | 1x Cortex-M0 |
| 架构 | MCU |
| 内存 | 128KB SRAM |
| 存储 | 512KB Flash |
| 网络 | BLE 5.0 / 蓝牙 5.0 |
| 系统 | Arduino IDE / MicroPython / MakeCode |
| 接口 | 25-pin edge connector; 3 large GPIO rings; analog input; touch; PWM; UART; SPI; I2C; USB; buttons; LED matrix; speaker; microphone |
| 尺寸 | 51.60 x 42.00 x 11.65 mm |
| 价格 | 200.00 CNY |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | nRF52833(Nordic) |
| CPU | 1x Cortex-M4@64MHz |
| 内存 | 128KB SRAM |
| Flash | 512KB Flash |
| 蓝牙 | 蓝牙 5.0、BLE 5.0 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 音频 | speaker、microphone |
| 模拟/控制 | analog input、touch、PWM |
| 其他接口 | 25-pin edge connector、buttons、LED matrix |
| RTOS/工具链 | Arduino IDE、MicroPython、MakeCode |
| 官方文档 | https://tech.microbit.org |
| 尺寸 | 51.60 x 42.00 x 11.65 mm |
详情栏目
详情栏目
STM32F103
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F103 |
|---|---|
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 串口 | UART |
|---|---|
| 调试 | JTAG |
| 显示 | RGB |
|---|
SoC
STM32F103
详情栏目
STM32F103
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3 |
| 架构 | MCU |
| USB | UART / JTAG |
| 接口 | UART / JTAG |
| 显示 | RGB |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| 存储 | 片上 Flash(容量视具体 STM32F103 料号) |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 串口 | UART |
| 调试 | JTAG |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32H7B0VBT6
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H7B0VBT6 |
|---|---|
| CPU | 1x Cortex-M7@280MHz |
| 内存 | 1380KB RAM(STM32H7B0VBT6) |
|---|---|
| Flash | 128KB Flash(STM32H7B0VBT6) |
| FMC | FMC |
|---|
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
STM32H7B0VBT6
详情栏目
STM32H7B0VBT6
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H7B0VBT6 |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 内存 | 1380KB RAM(STM32H7B0VBT6) |
| 存储 | 128KB Flash(STM32H7B0VBT6) |
| 接口 | GPIO; ADC; DAC; UART/USART; SPI; I2C; I2S/SAI; USB OTG; SDMMC; FMC; Octo-SPI; JTAG/SWD |
| 系统 | STM32CubeIDE / STM32CubeH7 / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H7B0VBT6 |
| CPU | 1x Cortex-M7@280MHz |
| 内存 | 1380KB RAM(STM32H7B0VBT6) |
| Flash | 128KB Flash(STM32H7B0VBT6) |
| FMC | FMC |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 调试 | JTAG、SWD |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC |
| 其他接口 | SDMMC |
| RTOS/工具链 | STM32CubeIDE、STM32CubeH7、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://www.st.com/en/evaluation-tools/stm32-mcu-mpu-eval-tools.html |
详情栏目
详情栏目
STM32F411RCT
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F411RCT |
|---|---|
| CPU | 1x Cortex-M4@100MHz |
| 内存 | 128KB SRAM(STM32F411CEU6) |
|---|---|
| Flash | 512KB Flash(STM32F411CEU6) |
| USB | USB 2.0 |
|---|
| 串口 | UART |
|---|---|
| 调试 | JTAG |
SoC
STM32F411RCT
详情栏目
STM32F411RCT
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F411RCT |
| CPU | 1x Cortex-M4 |
| 架构 | MCU |
| USB | USB 2.0 |
| 接口 | JTAG / UART / USB 2.0 |
| 内存 | 128KB SRAM(STM32F411CEU6) |
| 存储 | 512KB Flash(STM32F411CEU6) |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F411RCT |
| CPU | 1x Cortex-M4@100MHz |
| 内存 | 128KB SRAM(STM32F411CEU6) |
| Flash | 512KB Flash(STM32F411CEU6) |
| USB | USB 2.0 |
| 串口 | UART |
| 调试 | JTAG |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
RT1052(NXP)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RT1052(NXP) |
|---|---|
| CPU | 1x Cortex-M7@528MHz |
| 内存 | 512KB SRAM、16MB/32MB SDRAM |
|---|---|
| Flash | 4MB/16MB QSPI NOR Flash |
| 其他存储 | SDIO |
| 网口 | 10/100M Ethernet |
|---|
| USB | USB 2.0 |
|---|
SoC
RT1052(NXP)
详情栏目
RT1052(NXP)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RT1052(NXP) |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | USB 2.0 |
| 接口 | USB 2.0 / CAN / UART / I2S |
| 摄像头/屏幕 | MIPI-CSI |
| 显示 | RGB |
| 内存 | 512KB SRAM / 16MB SDRAM / 32MB SDRAM |
| 存储 | 4MB QSPI NOR Flash / 16MB QSPI NOR Flash / SDIO |
| 网口 | 10/100M Ethernet |
| 系统 | uClinux / FreeRTOS / RT-Thread / bare-metal |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RT1052(NXP) |
| CPU | 1x Cortex-M7@528MHz |
| 内存 | 512KB SRAM、16MB/32MB SDRAM |
| Flash | 4MB/16MB QSPI NOR Flash |
| 其他存储 | SDIO |
| 网口 | 10/100M Ethernet |
| USB | USB 2.0 |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | I2S、SPI、I2C |
| 音频 | I2S |
| 其他接口 | SD/MMC/SDIO、SPDIF |
| 显示 | RGB |
| 摄像头 | MIPI-CSI、camera |
| 系统 | uClinux |
| RTOS/工具链 | FreeRTOS、RT-Thread、bare-metal |
| 官方文档 | https://docs.forlinx.net |
| 尺寸 | 31 x 43 mm(FET1052-C 核心板) |
详情栏目
详情栏目
i.MXRT1061(NXP)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | i.MXRT1061(NXP) |
|---|---|
| CPU | 1x Cortex-M7@528MHz |
| 内存 | 1MB SRAM |
|---|---|
| Flash | 4MB QSPI NOR Flash |
| 网口 | 2x 10/100M Ethernet |
|---|
| USB | USB 2.0 |
|---|
SoC
i.MXRT1061(NXP)
详情栏目
i.MXRT1061(NXP)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | i.MXRT1061(NXP) |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 双百兆网口 |
| 系统 | RTOS |
| USB | USB 2.0 |
| 接口 | USB 2.0 / CAN / UART / I2S |
| 摄像头/屏幕 | MIPI-CSI |
| 内存 | 1MB SRAM |
| 存储 | 4MB QSPI NOR Flash |
| 网口 | 2x 10/100M Ethernet |
| 尺寸 | 104 x 80 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | i.MXRT1061(NXP) |
| CPU | 1x Cortex-M7@528MHz |
| 内存 | 1MB SRAM |
| Flash | 4MB QSPI NOR Flash |
| 网口 | 2x 10/100M Ethernet |
| USB | USB 2.0 |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 其他接口 | LCD、SDIO |
| 摄像头 | MIPI-CSI、camera |
| RTOS/工具链 | FreeRTOS、RT-Thread、bare-metal |
| 官方文档 | https://docs.forlinx.net |
| 尺寸 | 104 x 80 mm |
详情栏目
详情栏目
STM32F205RGY6，128KB SRAM，1MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F205RGY6 |
|---|---|
| CPU | 1x Cortex-M3@120MHz |
| 内存 | 128KB SRAM |
|---|---|
| Flash | 1MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
STM32F205RGY6，128KB SRAM，1MB Flash
详情栏目
STM32F205RGY6，128KB SRAM，1MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F205RGY6 |
| CPU | 1x Cortex-M3 |
| 架构 | MCU |
| 内存 | 128KB SRAM |
| 存储 | 1MB Flash |
| 网络 | Wi-Fi 4 |
| 系统 | MicroPython / Arduino IDE |
| 接口 | 18x mixed-signal GPIO; UART; SPI; I2C; ADC; DAC; PWM; USB; JTAG/SWD |
| 生命周期 | Particle 官方文档标记 discontinued |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F205RGY6 |
| CPU | 1x Cortex-M3@120MHz |
| 内存 | 128KB SRAM |
| Flash | 1MB Flash |
| Wi-Fi | Wi-Fi 4 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 调试 | JTAG、SWD |
| 模拟/控制 | ADC、DAC、PWM |
| RTOS/工具链 | FreeRTOS、Arduino-like Particle firmware |
| 其他系统 | Particle Device OS |
| 官方文档 | https://docs.particle.io |
| 生命周期 | Particle 官方文档标记 discontinued |
详情栏目
详情栏目
RP2040，264KB SRAM，2MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RP2040 |
|---|---|
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
|---|---|
| Flash | 2MB QSPI Flash |
| USB | USB 1.1 |
|---|---|
| GPIO/排针 | GPIO |
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | SPI、I2C |
SoC
RP2040，264KB SRAM，2MB Flash
详情栏目
RP2040，264KB SRAM，2MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 1x Cortex-M0 |
| 架构 | MCU |
| 内存 | 264KB SRAM |
| 存储 | 2MB Flash |
| 系统 | MicroPython / CircuitPython |
| 接口 | 26x GPIO; 3x ADC; 2x UART; 2x SPI; 2x I2C; 16x PWM; USB 1.1 device/host; 8x PIO state machines |
| 发布日期 | 2021-01-21 |
| 尺寸 | 21 x 51 mm |
| 生命周期 | 官方说明 Raspberry Pi Pico 至少生产到 2030 年 1 月 |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
| Flash | 2MB QSPI Flash |
| USB | USB 1.1 |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 模拟/控制 | ADC、PWM |
| 其他接口 | 8x PIO state machines |
| RTOS/工具链 | MicroPython |
| 其他系统 | Raspberry Pi Pico C/C++ SDK、CircuitPython |
| 官方文档 | https://www.raspberrypi.com/documentation |
| 发布日期 | 2021-01-21 |
| 尺寸 | 21 x 51 mm |
| 生命周期 | 官方说明 Raspberry Pi Pico 至少生产到 2030 年 1 月 |
详情栏目
详情栏目
STM32H7B3I
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H7B3I |
|---|---|
| CPU | 1x Cortex-M7@280MHz |
| 内存 | 1.4MB SRAM、8Mx32bit SDRAM、1Mx16bit SRAM |
|---|---|
| Flash | 2MB Flash、512Mbit Octo-SPI NOR Flash、8Mx16bit NOR Flash |
| microSD/TF | 2x microSD |
| Wi-Fi | Wi-Fi 5 |
|---|
| USB | USB 2.0 |
|---|---|
| 扩展连接器 | expansion connectors |
SoC
STM32H7B3I
详情栏目
STM32H7B3I
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H7B3I |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | Wi-Fi 5 |
| USB | USB 2.0 |
| 接口 | USB 2.0 / JTAG |
| 摄像头/屏幕 | CMOS |
| 显示 | RGB |
| 内存 | 1.4MB SRAM / 8Mx32bit SDRAM / 1Mx16bit SRAM |
| 存储 | 2MB Flash / 512Mbit Octo-SPI NOR Flash / 8Mx16bit NOR Flash / 2x microSD |
| 系统 | STM32CubeIDE / STM32CubeH7 / FreeRTOS / bare-metal |
| 生命周期 | ST 官方标记 Active / volume production |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H7B3I |
| CPU | 1x Cortex-M7@280MHz |
| 内存 | 1.4MB SRAM、8Mx32bit SDRAM、1Mx16bit SRAM |
| Flash | 2MB Flash、512Mbit Octo-SPI NOR Flash、8Mx16bit NOR Flash |
| microSD/TF | 2x microSD |
| Wi-Fi | Wi-Fi 5 |
| USB | USB 2.0 |
| 扩展连接器 | expansion connectors |
| RS232/RS485 | RS-232 |
| CAN | CAN FD |
| I2C/SPI/I2S | I2C、I2S |
| 调试 | JTAG、ETM trace、STLINK-V3E |
| 音频 | I2S、audio |
| 模拟/控制 | ADC、DAC |
| 其他接口 | USB OTG HS/FS、USART |
| 显示 | RGB |
| 摄像头 | CMOS、camera |
| RTOS/工具链 | STM32CubeIDE、STM32CubeH7、FreeRTOS、bare-metal |
| 官方文档 | https://www.st.com/en/evaluation-tools/stm32-mcu-mpu-eval-tools.html |
| 生命周期 | ST 官方标记 Active、volume production |
详情栏目
详情栏目
RP2040，264KB SRAM，2MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RP2040 |
|---|---|
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
|---|---|
| Flash | 2MB Flash |
| USB | USB Type-C |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
| 调试 | SWD |
SoC
RP2040，264KB SRAM，2MB Flash
详情栏目
RP2040，264KB SRAM，2MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 1x Cortex-M0 |
| 架构 | MCU |
| 内存 | 264KB SRAM |
| 存储 | 2MB Flash |
| 系统 | Arduino IDE / MicroPython / CircuitPython |
| USB | Type-C |
| 接口 | Type-C |
| 尺寸 | 21 x 17.8 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RP2040 |
| CPU | 2x Cortex-M0+@133MHz |
| 内存 | 264KB SRAM |
| Flash | 2MB Flash |
| USB | USB Type-C |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 调试 | SWD |
| 模拟/控制 | digital I/O、analog input、PWM |
| RTOS/工具链 | Arduino、MicroPython |
| 其他系统 | PlatformIO、CircuitPython、tinyGo、Rust、Zephyr |
| 官方文档 | https://www.raspberrypi.com/documentation |
| 尺寸 | 21 x 17.8 mm |
详情栏目
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATSAMD21(Microchip) |
|---|---|
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
|---|---|
| Flash | 256KB Flash |
| USB | USB Type-C |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
| 调试 | SWD |
SoC
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
ATSAMD21(Microchip)，32KB，256KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0 |
| 架构 | x86 |
| 内存 | 32KB |
| 存储 | 256KB Flash |
| 系统 | Arduino IDE / MicroPython / MicroPython |
| 接口 | 11x digital I/O; 11x analog input; 10x PWM; 1x DAC; UART; I2C; SPI; SWD pads; USB Type-C; reset pads; user LEDs |
| 尺寸 | 21 x 17.8 mm |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD21(Microchip) |
| CPU | 1x Cortex-M0+@48MHz |
| 内存 | 32KB |
| Flash | 256KB Flash |
| USB | USB Type-C |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 调试 | SWD |
| 模拟/控制 | digital I/O、analog input、PWM、DAC |
| 其他接口 | reset pads、user LEDs |
| RTOS/工具链 | Arduino IDE、MicroPython |
| 其他系统 | PlatformIO、CircuitPython、Zephyr |
| 官方文档 | https://wiki.seeedstudio.com |
| 尺寸 | 21 x 17.8 mm |
详情栏目
详情栏目
TMS320f28335(TI)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | TMS320F28335(TI) |
|---|---|
| CPU | 1x TI C28x DSP@150MHz |
| 网口 | 1GbE |
|---|
| 串口 | UART |
|---|---|
| RS232/RS485 | RS232、RS485 |
| 调试 | JTAG |
| 显示 | RGB |
|---|
SoC
TMS320f28335(TI)
详情栏目
TMS320f28335(TI)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | TMS320f28335(TI) |
| 架构 | MCU |
| 网络 | 千兆网口 |
| USB | JTAG / UART / RS232 / RS485 |
| 接口 | JTAG / UART / RS232 / RS485 |
| 显示 | RGB |
| CPU | 1x TI C28x DSP@150MHz |
| 网口 | 千兆网口 |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | TMS320F28335(TI) |
| CPU | 1x TI C28x DSP@150MHz |
| 网口 | 1GbE |
| 串口 | UART |
| RS232/RS485 | RS232、RS485 |
| 调试 | JTAG |
| 显示 | RGB |
| 官方文档 | https://www.tronlong.com |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)，4MB PSRAM，4MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-WROOM-32(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 4MB PSRAM |
|---|---|
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-WROOM-32(乐鑫)，4MB PSRAM，4MB Flash
详情栏目
ESP32-WROOM-32(乐鑫)，4MB PSRAM，4MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | Tensilica Xtensa LX6 |
| 架构 | MCU |
| 内存 | 4MB PSRAM |
| 存储 | 4MB Flash |
| 网络 | Wi-Fi 4 / 蓝牙 4.2 / BLE 4.2 |
| 系统 | Arduino IDE / MicroPython |
| 接口 | GPIO; ADC; DAC; touch; SPI; I2C; I2S; UART; USB; battery charger |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | 2x Xtensa LX6@240MHz |
| 内存 | 4MB PSRAM |
| Flash | 4MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.2、BLE 4.2 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC、touch |
| 其他接口 | battery charger |
| RTOS/工具链 | MicroPython、Arduino、ESP-IDF |
| 其他系统 | CircuitPython |
| 官方文档 | https://docs.espressif.com/projects/esp-dev-kits/en/latest |
详情栏目
详情栏目
ATSAMD51P19(Microchip)，192KB SRAM，4MB Flash，MicroSD
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATSAMD51P19(Microchip) |
|---|---|
| CPU | 1x Cortex-M4F@120MHz |
| 内存 | 192KB SRAM |
|---|---|
| Flash | 4MB Flash |
| microSD/TF | MicroSD |
| Wi-Fi | Wi-Fi 5 |
|---|---|
| 蓝牙 | BLE 5.0 |
| I2C/SPI/I2S | I2S |
|---|
SoC
ATSAMD51P19(Microchip)，192KB SRAM，4MB Flash，MicroSD
详情栏目
ATSAMD51P19(Microchip)，192KB SRAM，4MB Flash，MicroSD
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD51P19(Microchip) |
| CPU | 1x Cortex-M4F |
| 架构 | x86 |
| 内存 | 192KB SRAM |
| 存储 | 4MB Flash / MicroSD |
| 网络 | Wi-Fi 5 / BLE 5.0 |
| 系统 | Arduino IDE / MicroPython |
| USB | I2S |
| 接口 | I2S |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATSAMD51P19(Microchip) |
| CPU | 1x Cortex-M4F@120MHz |
| 内存 | 192KB SRAM |
| Flash | 4MB Flash |
| microSD/TF | MicroSD |
| Wi-Fi | Wi-Fi 5 |
| 蓝牙 | BLE 5.0 |
| I2C/SPI/I2S | I2S |
| 音频 | I2S |
| RTOS/工具链 | Arduino IDE、MicroPython |
| 官方文档 | https://wiki.seeedstudio.com |
详情栏目
详情栏目
EC600(移远)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | EC600(移远) |
|---|
| 扩展连接器 | 16-pin header |
|---|
| 串口 | UART |
|---|
| 其他接口 | pyBase expansion baseboard |
|---|
SoC
EC600(移远)
详情栏目
EC600(移远)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | EC600(移远) |
| 架构 | MCU |
| USB | UART |
| 接口 | UART |
| 显示 | RGB |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | EC600(移远) |
| 扩展连接器 | 16-pin header |
| 串口 | UART |
| 其他接口 | pyBase expansion baseboard |
| 显示 | RGB |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
STM32H743
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H743 |
|---|---|
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743 系列) |
|---|---|
| Flash | 2MB Flash(STM32H743 系列 |
| 其他存储 | 视具体料号) |
| 串口 | UART |
|---|
| 显示 | RGB |
|---|
SoC
STM32H743
详情栏目
STM32H743
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| 架构 | MCU |
| USB | UART |
| 接口 | UART |
| 显示 | RGB |
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743 系列) |
| 存储 | 2MB Flash(STM32H743 系列，视具体料号) |
| 系统 | MicroPython / STM32CubeIDE / bare-metal / FreeRTOS |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743 系列) |
| Flash | 2MB Flash(STM32H743 系列 |
| 其他存储 | 视具体料号) |
| 串口 | UART |
| 显示 | RGB |
| RTOS/工具链 | MicroPython、STM32CubeIDE、bare-metal、FreeRTOS |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-C3(乐鑫) |
|---|---|
| CPU | 1x 32-bit RISC-V@160MHz |
| 内存 | 400KB SRAM、384KB ROM |
|---|---|
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | Bluetooth 5 LE |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-WROOM-32(乐鑫)
详情栏目
ESP32-WROOM-32(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| 架构 | MCU |
| CPU | 1x 32-bit RISC-V@160MHz |
| 内存 | 400KB SRAM / 384KB ROM |
| 存储 | 外置 SPI Flash(容量视板卡版本) |
| 网络 | Wi-Fi 4 / Bluetooth 5 LE |
| 接口 | GPIO; ADC; PWM; SPI; I2C; I2S; UART; USB Serial/JTAG |
| 系统 | MicroPython / Arduino / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-C3(乐鑫) |
| CPU | 1x 32-bit RISC-V@160MHz |
| 内存 | 400KB SRAM、384KB ROM |
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | Bluetooth 5 LE |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 调试 | JTAG |
| 音频 | I2S |
| 模拟/控制 | ADC、PWM |
| RTOS/工具链 | MicroPython、Arduino、ESP-IDF |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
01Studio 开发板
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-S2(乐鑫) |
|---|---|
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM、128KB ROM |
|---|---|
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
|---|
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
01Studio 开发板
详情栏目
01Studio 开发板
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S2(乐鑫) |
| 架构 | MCU |
| USB | UART |
| 接口 | UART |
| 显示 | RGB |
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM / 128KB ROM |
| 存储 | 外置 SPI Flash(容量视板卡版本) |
| 网络 | Wi-Fi 4 |
| 系统 | MicroPython / Arduino / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S2(乐鑫) |
| CPU | 1x Xtensa LX7@240MHz |
| 内存 | 320KB SRAM、128KB ROM |
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、DAC、touch |
| 显示 | RGB |
| RTOS/工具链 | MicroPython、Arduino、ESP-IDF |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-S3(乐鑫) |
|---|---|
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
|---|---|
| Flash | 外置 SPI Flash/PSRAM(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
|---|
SoC
ESP32-WROOM-32(乐鑫)
详情栏目
ESP32-WROOM-32(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 4 / 蓝牙 5.0 |
| USB | USB 2.0 |
| 接口 | UART / I2S / USB 2.0 |
| 摄像头/屏幕 | DVP |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM / 384KB ROM |
| 存储 | 外置 SPI Flash/PSRAM(容量视板卡版本) |
| 系统 | MicroPython / Arduino / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-S3(乐鑫) |
| CPU | 2x Xtensa LX7@240MHz |
| 内存 | 512KB SRAM、384KB ROM |
| Flash | 外置 SPI Flash/PSRAM(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 5.0 |
| USB | USB 2.0 |
| 串口 | UART |
| I2C/SPI/I2S | I2S |
| 音频 | I2S |
| 摄像头 | DVP |
| RTOS/工具链 | MicroPython、Arduino、ESP-IDF |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
ESP8266(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP8266(乐鑫) |
|---|---|
| CPU | Tensilica L106 32-bit@160MHz |
| 内存 | 约 80KB 用户数据 RAM、32KB 指令 RAM |
|---|---|
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
|---|
| GPIO/排针 | GPIO |
|---|
SoC
ESP8266(乐鑫)
详情栏目
ESP8266(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP8266(乐鑫) |
| 架构 | MCU |
| CPU | Tensilica L106 32-bit@160MHz |
| 内存 | 约 80KB 用户数据 RAM / 32KB 指令 RAM |
| 存储 | 外置 SPI Flash(容量视板卡版本) |
| 网络 | Wi-Fi 4 |
| 接口 | GPIO; ADC; PWM; SPI; I2C(软件); I2S; UART |
| 系统 | MicroPython / Arduino / ESP8266 RTOS SDK |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP8266(乐鑫) |
| CPU | Tensilica L106 32-bit@160MHz |
| 内存 | 约 80KB 用户数据 RAM、32KB 指令 RAM |
| Flash | 外置 SPI Flash(容量视板卡版本) |
| Wi-Fi | Wi-Fi 4 |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S |
| 模拟/控制 | ADC、PWM |
| RTOS/工具链 | MicroPython、Arduino、ESP8266 RTOS SDK |
| 官方文档 | https://docs.espressif.com/projects/esp-dev-kits/en/latest |
详情栏目
详情栏目
STM32H750XBH6
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H750XBH6 |
|---|---|
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H750XBH6) |
|---|---|
| Flash | 128KB Flash(STM32H750XBH6) |
| 网口 | 100MbE |
|---|
| 串口 | UART |
|---|---|
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
SoC
STM32H750XBH6
详情栏目
STM32H750XBH6
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H750XBH6 |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 百兆网口 / 光纤 |
| USB | CAN / RS485 / RS232 / UART |
| 接口 | CAN / RS485 / RS232 / UART |
| 摄像头/屏幕 | MIPI-CSI |
| 显示 | RGB |
| 内存 | 1MB SRAM(STM32H750XBH6) |
| 存储 | 128KB Flash(STM32H750XBH6) |
| 网口 | 百兆网口，光纤 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H750XBH6 |
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H750XBH6) |
| Flash | 128KB Flash(STM32H750XBH6) |
| 网口 | 100MbE |
| 串口 | UART |
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
| 显示 | RGB |
| 摄像头 | MIPI-CSI |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
RT1052(NXP)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | RT1052(NXP) |
|---|---|
| CPU | 1x Cortex-M7@600MHz |
| 内存 | 512KB SRAM、32MB SDRAM |
|---|---|
| Flash | 8MB/32MB SPI Flash |
| 其他存储 | 2Kbit EEPROM |
| 网口 | 光纤 |
|---|
| USB | USB |
|---|
SoC
RT1052(NXP)
详情栏目
RT1052(NXP)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RT1052(NXP) |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 光纤 |
| USB | CAN / RS485 / RS232 / UART |
| 接口 | CAN / RS485 / RS232 / UART |
| 摄像头/屏幕 | MIPI-CSI |
| 显示 | RGB |
| 内存 | 512KB SRAM / 32MB SDRAM |
| 存储 | 8MB SPI Flash / 32MB SPI Flash / 2Kbit EEPROM |
| 网口 | 光纤 |
| 系统 | Keil MDK / IAR / GCC / RT-Thread / bare-metal |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | RT1052(NXP) |
| CPU | 1x Cortex-M7@600MHz |
| 内存 | 512KB SRAM、32MB SDRAM |
| Flash | 8MB/32MB SPI Flash |
| 其他存储 | 2Kbit EEPROM |
| 网口 | 光纤 |
| USB | USB |
| 串口 | UART |
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
| 调试 | JTAG |
| 其他接口 | DS18B20/DHT11 interface、LEDs、keys |
| 显示 | RGB |
| 摄像头 | MIPI-CSI |
| RTOS/工具链 | Keil MDK、RT-Thread、bare-metal |
| 其他系统 | IAR、GCC |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32F407
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F407 |
|---|---|
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列、视具体料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F407 料号) |
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
| 串口 | UART |
|---|---|
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C |
| 调试 | JTAG、SWD |
SoC
STM32F407
详情栏目
STM32F407
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F407 |
| 架构 | MCU |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列，视具体料号) |
| 存储 | 片上 Flash(容量视具体 STM32F407 料号) |
| 接口 | GPIO; ADC; DAC; UART; SPI; I2C; CAN; USB OTG; SDIO; FSMC; JTAG/SWD |
| 系统 | MicroPython / STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F407 |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列、视具体料号) |
| Flash | 片上 Flash(容量视具体 STM32F407 料号) |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| CAN | CAN |
| I2C/SPI/I2S | SPI、I2C |
| 调试 | JTAG、SWD |
| 模拟/控制 | ADC、DAC |
| 其他接口 | SDIO、FSMC |
| RTOS/工具链 | MicroPython、STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ATmega328P(Microchip) |
|---|---|
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
|---|---|
| Flash | 32KB Flash |
| USB | USB |
|---|
| 串口 | UART |
|---|---|
| I2C/SPI/I2S | I2C、SPI |
SoC
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
ATmega328P(Microchip)，2KB，32KB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | AVR(8位) |
| 架构 | MCU |
| 内存 | 2KB |
| 存储 | 32KB Flash |
| 系统 | Arduino IDE |
| 接口 | 14x digital I/O; 6x PWM; 6x analog input; UART; I2C/TWI; SPI; USB; ICSP; power jack |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ATmega328P(Microchip) |
| CPU | 1x 8-bit AVR@16MHz |
| 内存 | 2KB |
| Flash | 32KB Flash |
| USB | USB |
| 串口 | UART |
| I2C/SPI/I2S | I2C、SPI |
| 模拟/控制 | digital I/O、PWM、analog input |
| 其他接口 | ICSP、power jack |
| RTOS/工具链 | Arduino IDE |
| 官方文档 | https://docs.arduino.cc |
详情栏目
详情栏目
ESP32-WROOM-32(乐鑫)
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | ESP32-WROOM-32(乐鑫) |
|---|---|
| CPU | 2x Tensilica LX6@240MHz |
| 内存 | 520KB SRAM |
|---|---|
| Flash | 8MB Flash |
| Wi-Fi | Wi-Fi 4 |
|---|---|
| 蓝牙 | 蓝牙 4.0、Bluetooth 4.2 BLE |
| USB | USB 2.0 |
|---|---|
| GPIO/排针 | GPIO |
SoC
ESP32-WROOM-32(乐鑫)
详情栏目
ESP32-WROOM-32(乐鑫)
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| 架构 | MCU |
| 网络 | Wi-Fi 4 / 蓝牙 4.0 |
| USB | USB 2.0 |
| 接口 | USB 2.0 |
| CPU | 2x Tensilica LX6@240MHz |
| 内存 | 520KB SRAM |
| 存储 | 8MB Flash |
| 系统 | MicroPython / mPythonX / Arduino / ESP-IDF |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | ESP32-WROOM-32(乐鑫) |
| CPU | 2x Tensilica LX6@240MHz |
| 内存 | 520KB SRAM |
| Flash | 8MB Flash |
| Wi-Fi | Wi-Fi 4 |
| 蓝牙 | 蓝牙 4.0、Bluetooth 4.2 BLE |
| USB | USB 2.0 |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C、I2S |
| 音频 | I2S、microphone、speaker |
| 模拟/控制 | ADC、PWM、touch |
| 其他接口 | OLED、accelerometer、light sensor |
| RTOS/工具链 | MicroPython、Arduino、ESP-IDF |
| 其他系统 | mPythonX |
| 官方文档 | https://mpython.readthedocs.io |
详情栏目
详情栏目
STM32F407
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F407 |
|---|---|
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列、视具体料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F407 料号) |
| 网口 | 100MbE |
|---|
| USB | USB 2.0 |
|---|
SoC
STM32F407
详情栏目
STM32F407
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F407 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | USB 2.0 |
| 接口 | RS232 / RS485 / CAN / USB 2.0 / UART |
| 显示 | RGB |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列，视具体料号) |
| 存储 | 片上 Flash(容量视具体 STM32F407 料号) |
| 网口 | 百兆网口 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F407 |
| CPU | 1x Cortex-M4F@168MHz |
| 内存 | 192KB SRAM(STM32F407 系列、视具体料号) |
| Flash | 片上 Flash(容量视具体 STM32F407 料号) |
| 网口 | 100MbE |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS232、RS485 |
| CAN | CAN |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32F103
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F103 |
|---|---|
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 100MbE |
|---|
| 串口 | UART |
|---|---|
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
SoC
STM32F103
详情栏目
STM32F103
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | UART / CAN / RS485 / RS232 |
| 接口 | UART / CAN / RS485 / RS232 |
| 显示 | RGB |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| 存储 | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 百兆网口 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 100MbE |
| 串口 | UART |
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
正点原子STM32N647核心板 是正点原子基于 STM32N647X0H3Q 的 MCU 板卡。
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32N647X0H3Q |
|---|---|
| CPU | 1x Cortex-M55@800MHz |
| 内存 | 4.2MB SRAM、32MB HyperRAM |
|---|---|
| Flash | 32MB NOR Flash、16Gb SD NAND |
| 其他存储 | 2Kb EEPROM |
| 网口 | Ethernet |
|---|
| USB | USB 2.0 |
|---|
SoC
正点原子STM32N647核心板 是正点原子基于 STM32N647X0H3Q 的 MCU 板卡。
详情栏目
正点原子STM32N647核心板 是正点原子基于 STM32N647X0H3Q 的 MCU 板卡。
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32N647X0H3Q |
| MCU | STM32N647X0H3Q |
| CPU | 1x Cortex-M55@800MHz |
| 内存 | 4.2MB SRAM / 32MB HyperRAM |
| 存储 | 32MB NOR Flash / 16Gb SD NAND / 2Kb EEPROM |
| 接口 | SWD / USB 2.0 / Ethernet 100M / CAN / RS485 / RS232 / MIPI camera / DVP camera / LCD / TF card / audio |
| 系统 | Bare-metal / RTOS / vendor SDK |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32N647X0H3Q |
| CPU | 1x Cortex-M55@800MHz |
| 内存 | 4.2MB SRAM、32MB HyperRAM |
| Flash | 32MB NOR Flash、16Gb SD NAND |
| 其他存储 | 2Kb EEPROM |
| 网口 | Ethernet |
| USB | USB 2.0 |
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
| 调试 | SWD |
| 音频 | audio |
| 其他接口 | LCD |
| 摄像头 | camera、DVP |
| RTOS/工具链 | Bare-metal、RTOS |
| 其他系统 | vendor SDK |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
正点原子 开发板
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32L475VET6(STMicroelectronics) |
|---|---|
| CPU | 1x Cortex-M4F@80MHz |
| 内存 | 128KB SRAM(STM32L475VET6) |
|---|---|
| Flash | 512KB Flash(STM32L475VET6) |
| Wi-Fi | Wi-Fi 4 |
|---|
| USB | USB 2.0 |
|---|
SoC
正点原子 开发板
详情栏目
正点原子 开发板
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32L475VET6(STMicroelectronics) |
| CPU | 1x Cortex-M4 |
| 架构 | MCU |
| 网络 | Wi-Fi 4 |
| USB | USB 2.0 |
| 接口 | USB 2.0 |
| 显示 | RGB |
| 内存 | 128KB SRAM(STM32L475VET6) |
| 存储 | 512KB Flash(STM32L475VET6) |
| 系统 | STM32CubeIDE / RT-Thread / TencentOS Tiny / bare-metal |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32L475VET6(STMicroelectronics) |
| CPU | 1x Cortex-M4F@80MHz |
| 内存 | 128KB SRAM(STM32L475VET6) |
| Flash | 512KB Flash(STM32L475VET6) |
| Wi-Fi | Wi-Fi 4 |
| USB | USB 2.0 |
| 显示 | RGB |
| 系统 | TencentOS Tiny |
| RTOS/工具链 | STM32CubeIDE、RT-Thread、bare-metal |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32F103
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F103 |
|---|---|
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 100MbE |
|---|
| 串口 | UART |
|---|---|
| RS232/RS485 | RS485 |
| CAN | CAN |
SoC
STM32F103
详情栏目
STM32F103
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | UART / CAN / RS485 |
| 接口 | UART / CAN / RS485 |
| 显示 | RGB |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| 存储 | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 百兆网口 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F103 |
| CPU | 1x Cortex-M3@72MHz |
| 内存 | 片上 SRAM(容量视具体 STM32F103 料号) |
| Flash | 片上 Flash(容量视具体 STM32F103 料号) |
| 网口 | 100MbE |
| 串口 | UART |
| RS232/RS485 | RS485 |
| CAN | CAN |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
TKM32F499(好钜润)，16MB Flash
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | TKM32F499(好钜润) |
|---|---|
| CPU | 1x Cortex-M4 |
| 内存 | 8MB SDRAM |
|---|---|
| Flash | 16MB QSPI Flash |
| Wi-Fi | Wi-Fi |
|---|
| USB | USB |
|---|---|
| GPIO/排针 | GPIO |
SoC
TKM32F499(好钜润)，16MB Flash
详情栏目
TKM32F499(好钜润)，16MB Flash
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | TKM32F499(好钜润) |
| CPU | 1x Cortex-M4 |
| 架构 | MCU |
| 存储 | 16MB Flash |
| USB | UART |
| 接口 | UART |
| 显示 | RGB |
| 内存 | 8MB SDRAM |
| 系统 | MicroPython / bare-metal / FreeRTOS |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | TKM32F499(好钜润) |
| CPU | 1x Cortex-M4 |
| 内存 | 8MB SDRAM |
| Flash | 16MB QSPI Flash |
| Wi-Fi | Wi-Fi |
| USB | USB |
| GPIO/排针 | GPIO |
| 串口 | UART |
| I2C/SPI/I2S | SPI、I2C |
| 模拟/控制 | ADC、touch |
| 其他接口 | SDIO、LCD-TFT/TK80 |
| 显示 | RGB |
| RTOS/工具链 | MicroPython、bare-metal、FreeRTOS |
| 官方文档 | https://wiki.01studio.cc |
详情栏目
详情栏目
STM32F429IGT
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F429IGT |
|---|---|
| CPU | 1x Cortex-M4@180MHz |
| 内存 | 256KB SRAM(STM32F429IGT6) |
|---|---|
| Flash | 1MB Flash(STM32F429IGT6) |
| 网口 | 100MbE |
|---|
| USB | USB 2.0 |
|---|
SoC
STM32F429IGT
详情栏目
STM32F429IGT
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F429IGT |
| CPU | 1x Cortex-M4 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | USB 2.0 |
| 接口 | UART / RS485 / RS232 / USB 2.0 |
| 显示 | RGB |
| 内存 | 256KB SRAM(STM32F429IGT6) |
| 存储 | 1MB Flash(STM32F429IGT6) |
| 网口 | 百兆网口 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F429IGT |
| CPU | 1x Cortex-M4@180MHz |
| 内存 | 256KB SRAM(STM32F429IGT6) |
| Flash | 1MB Flash(STM32F429IGT6) |
| 网口 | 100MbE |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS485、RS232 |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32F767
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32F767 |
|---|---|
| CPU | 1x Cortex-M7@216MHz |
| 内存 | 512KB SRAM(STM32F767IGT6) |
|---|---|
| Flash | 1MB Flash(STM32F767IGT6) |
| 网口 | 100MbE |
|---|
| 串口 | UART |
|---|---|
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
SoC
STM32F767
详情栏目
STM32F767
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F767 |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| USB | UART / CAN / RS485 / RS232 |
| 接口 | UART / CAN / RS485 / RS232 |
| 内存 | 512KB SRAM(STM32F767IGT6) |
| 存储 | 1MB Flash(STM32F767IGT6) |
| 网口 | 百兆网口 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32F767 |
| CPU | 1x Cortex-M7@216MHz |
| 内存 | 512KB SRAM(STM32F767IGT6) |
| Flash | 1MB Flash(STM32F767IGT6) |
| 网口 | 100MbE |
| 串口 | UART |
| RS232/RS485 | RS485、RS232 |
| CAN | CAN |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32H743
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H743 |
|---|---|
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743 系列、视具体料号) |
|---|---|
| Flash | 片上 Flash(容量视具体 STM32H743 料号) |
| 网口 | 1GbE |
|---|
| USB | USB 2.0 |
|---|
SoC
STM32H743
详情栏目
STM32H743
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 千兆网口 / 光纤 |
| USB | USB 2.0 |
| 接口 | CAN / RS232 / RS485 / UART / JTAG / USB 2.0 |
| 显示 | RGB |
| 内存 | 1MB SRAM(STM32H743 系列，视具体料号) |
| 存储 | 片上 Flash(容量视具体 STM32H743 料号) |
| 网口 | 千兆网口，光纤 |
| 系统 | STM32CubeIDE / Keil MDK / bare-metal / FreeRTOS / RT-Thread |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743 系列、视具体料号) |
| Flash | 片上 Flash(容量视具体 STM32H743 料号) |
| 网口 | 1GbE |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS232、RS485 |
| CAN | CAN |
| 调试 | JTAG |
| 显示 | RGB |
| RTOS/工具链 | STM32CubeIDE、Keil MDK、bare-metal、FreeRTOS、RT-Thread |
| 官方文档 | https://wiki.alientek.com/docs/homepage |
详情栏目
详情栏目
STM32H743
图库
先展示当前已本地化的主图和视角图。后续可继续补接口局部、接线图、系统框图和拆解图。
参数
| SoC | STM32H743 |
|---|---|
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743IIT6) |
|---|---|
| Flash | 2MB Flash(STM32H743IIT6) |
| 网口 | 100MbE |
|---|
| USB | USB 2.0 |
|---|
SoC
STM32H743
详情栏目
STM32H743
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| CPU | 1x Cortex-M7 |
| 架构 | MCU |
| 网络 | 百兆网口 |
| 系统 | Linux |
| USB | USB 2.0 |
| 接口 | CAN / UART / RS485 / USB 2.0 |
| 摄像头/屏幕 | DVP |
| 显示 | RGB |
| 内存 | 1MB SRAM(STM32H743IIT6) |
| 存储 | 2MB Flash(STM32H743IIT6) |
| 网口 | 百兆网口 |
详情栏目
| 字段 | 内容 |
|---|---|
| SoC | STM32H743 |
| CPU | 1x Cortex-M7@480MHz |
| 内存 | 1MB SRAM(STM32H743IIT6) |
| Flash | 2MB Flash(STM32H743IIT6) |
| 网口 | 100MbE |
| USB | USB 2.0 |
| 串口 | UART |
| RS232/RS485 | RS485 |
| CAN | CAN |
| 显示 | RGB |
| 摄像头 | DVP |
| 系统 | Linux |
| 官方文档 | https://www.st.com/en/evaluation-tools/stm32-mcu-mpu-eval-tools.html |
详情栏目
详情栏目
Parameter Table
